Código: NAN0200877

Acionamento DC com transistor

Com o Nanoshield Mosfet você pode realizar o acionamento de equipamentos e dispositivos DC com altas correntes utilizando os pinos de I/O do seu Arduino.

Para mais informações veja a página sobre os Nanoshields.



Nanoshield Mosfet

O chaveamento é realizado através de um Mosfet de potência canal N no modo low side. O Mosfet é indicado para diversas aplicações tais como:

  • Acionamento e dimerização de LEDs e lâmpadas DC.
  • Fechaduras elétricas¹.
  • Válvulas solenóides¹.
  • Acionamento e controle de velocidade para motores DC unidirecionais, coolers e ventoinhas¹.

Há 4 opções para o pino de acionamento (D3#, D5#, D6# e D9#), que podem ser facilmente escolhidas através de um jumper manual de seleção. Caso elas não sejam suficientes, ainda há mais 8 opções selecionáveis por jumpers de solda localizados na parte inferior da placa (D2, D4, D7, A1, A2, A3, A4 e A5). O Mosfet permanece ligado enquanto houver um nível lógico alto no pino de acionamento correspondente e permanece desligado enquanto houver um nível lógico baixo.

Características

  • Acionamento de dispositivos DC até 40V/5A utilizando fonte externa exclusiva ou até 12V/2,5A utilizando fonte compartilhada com o Arduino.
  • 4 opções para pino de acionamento selecionáveis por jumper manual e 8 opções selecionáveis por jumper de solda.
  • Acionamento em 5V ou 3,3V.
  • LED que indica quando o mosfet está ligado.



Nanoshield Mosfet

Características do Nanoshield Mosfet
Nanoshield Mosfet

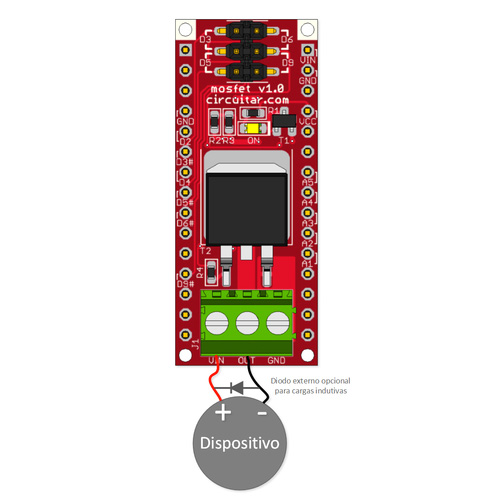

Chaveamento de dispositivo utilizando fonte externa compartilhada com Arduino
Nanoshield Mosfet

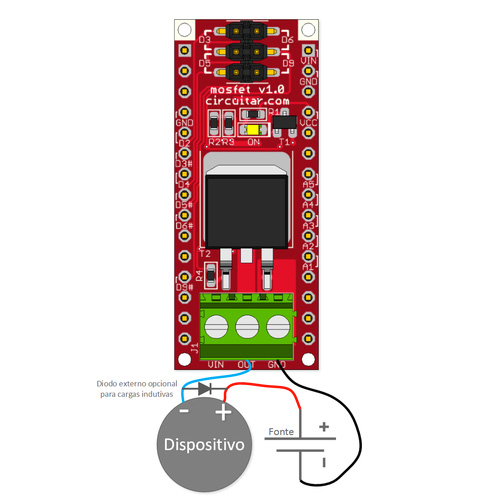

Chaveamento de dispositivo utilizando fonte externa exclusiva

Especificações elétricas

  • Alimentação: é feita pelo pino VCC com intervalo de 4,5 até 5,5V (valor típico de 5V). Não é necessário alimentar a placa para realizar o acionamento do Mosfet, ela é utilizada somente para acender o LED indicador de acionamento.
  • Nível lógico: o acionamento do Mosfet pode ser feito com nível lógico de 5V ou 3,3V e aceita tensões de até 20V.

¹ O acionamento de cargas indutivas como solenóides e motores requer o uso de diodos (ou outro tipo de snubber) para proteção contra sobretensão.
