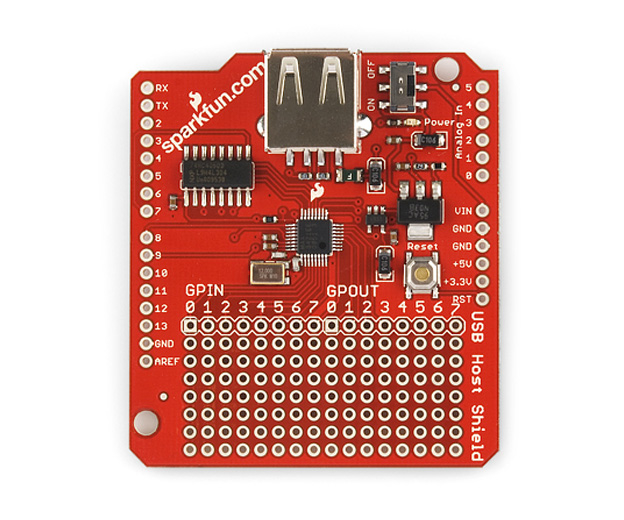

USB Host Shield
O USB Host Shield contém toda a lógica digital e circuitos analógicos para implementar um controlador de periféricos USB a velocidade total. Isto significa que você pode utilizar o Arduino para fazer interfaces e controlar qualquer dispositivo USB - pen drives, câmeras digitais, bluetooth e muitos outros.
Uma interface serial de quatro cabos é utilizada para comunicar com o chip do controlador host, assim este shield conecta os pinos SPI do Arduino (D10-13) ao MAX3421E. Um conector fêmea USB tipo A está ligado ao circuíto integrado e também fornece 5V como qualquer porta USB.
Este shield é alimentado através do pino 'Vin' do Arduino. A alimentação deste pino é regulada para 5 e 3,3V. Todos os sinais SPI são enviados através de um conversor para rebaixa-los para 3,3V.
Este shield não vem com conectores empilháveis ou acessórios. Caso queria você pode adquirir por separado o conector empilhável com 8 contatos e o conector empilhável com 6 contatos.
Nota: Se você estiver utilizando os códigos de exemplo do Oleg, vai precisar editar o arquivo max3421e_constsnts.h:
#define MAX_GPX 7
#define MAX_RESET 8
Documentação:
- Esquema
- Projetos e códigos com a USB Host Shield(grandes agredeciemntos ao Oleg!)
- MAX3421E Datasheet
O conteúdo desta página é uma tradução para o português a partir do site original da Sparkfun
