Nanoshield Interface
Botões, LEDs e buzzer

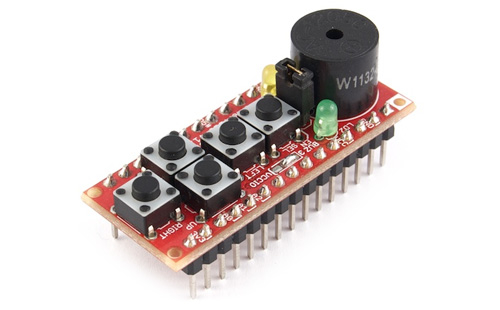

Com o Nanoshield Interface é possível adicionar ao seu projeto elementos básicos de interface com o usuário. Ele possui 5 botões, 2 LEDs (verde e amarelo) e 1 buzzer.
Os botões estão ligados através de um divisor resistivo ao pino A0 do Arduino, e podem ser acessados com uma simples leitura analógica. Para saber qual botão está sendo pressionado, é só verificar em qual intervalo da tabela abaixo o valor lido se encontra.
O buzzer está ligado ao pino D5# e pode gerar tons de 100Hz até 10kHz. Caso haja a necessidade você pode desabilitá-lo retirando o jumper BZ_EN presente na placa. O LED amarelo está ligado ao pino A1 e o LED verde está ligado ao pino A2. Para acioná-los, basta atribuir um nível lógico alto ao pino correspondente. O buzzer e os LEDs são acionados através de um transistor, não carregando o pino de IO do Arduino (detalhes no esquemático).
| Interface | Arduino | Função |
|---|---|---|
| BUZ | D5# | Acionamento Buzzer |
| BT | A0 | Leitura analógica botões |
| L1 | A1 | Acionamento LED amarelo |
| L2 | A2 | Acionamento LED verde |
| VCC | VCC | Entrada de alimentação 5V |
| GND | GND | Tensão de referência (terra) |
| Botão | Intervalo de Leitura |
|---|---|
| Right | menor que 69 |
| UP | 69 a 230 |
| Down | 231 a 407 |
| Left | 408 a 630 |
| SEL | 631 a 896 |
| Todos soltos | maior que 897 |
Especificações elétricas
- Alimentação: é feita pelo pino VCC com intervalo de 4,5V até 5,5V (valor típico de 5V).
- Consumo: o consumo médio de corrente é de 60mA com os LEDs acesos e com o buzzer acionado continuamente.
- Níveis lógicos: o buzzer e os LEDs podem ser acionados com nível lógico de 5V ou 3,3V. A saída do divisor resistivo referente aos botões tem tensão máxima de 5V e pode ser configurada para funcionar com 3,3V através do jumper VCCIO (veja instruções no esquemático).
