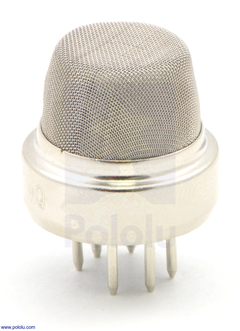

Sensor de gás Metano MQ-4

Este sensor de gás detecta a concentração de metano no ar e dá a saída como uma voltagem analógica. A faixa de sensibilidade é de concentrações de 200 a 10000ppm sendo apropriado para detecção de vazamentos*. Este sensor pode operar em temperaturas de -10 a 50ºC e consome menos de 150mA a 5V. Para mais informações veja o datasheet.

Conexões:

Conectando 5V nos pinos do aquecedor (H) o sensor chega á temperatura de funcionamento. Conectando 5V nos pinos A ou B faz com que o sensor emita uma voltagem analógica nos outros pinos. Uma resistência entre a saída do sensor e o terra determina o grau de sensibilidade do conjunto.

Verifique que a imagem para a configuração de cima no datasheet está equivocada. Ambas configurações têm a mesma pinagem consistente com a configuração de baixo. A carga da resistência deve ser calibrada para a sua particular aplicação utilizando as equações do datasheet mas um bom valor para início de calibragem é 20kΩ.

Documentação: Datasheet

Este sensor de gás não foi desenvolvido para aplicações que envolvam segurança humana ou patrimonial e é destinado apenas a propósitos experimentais. A Multilógica não se responsabiliza por qualquer dano gerado em virtude de sua utilização.

O conteúdo desta página é uma tradução para o português a partir do site originalda Pololu.
