Shield LCD

R$32,40
Entregas para o CEP:

Meios de envio

  • Multilógica-Shop Santo André -SP com agendamento
    Grátis

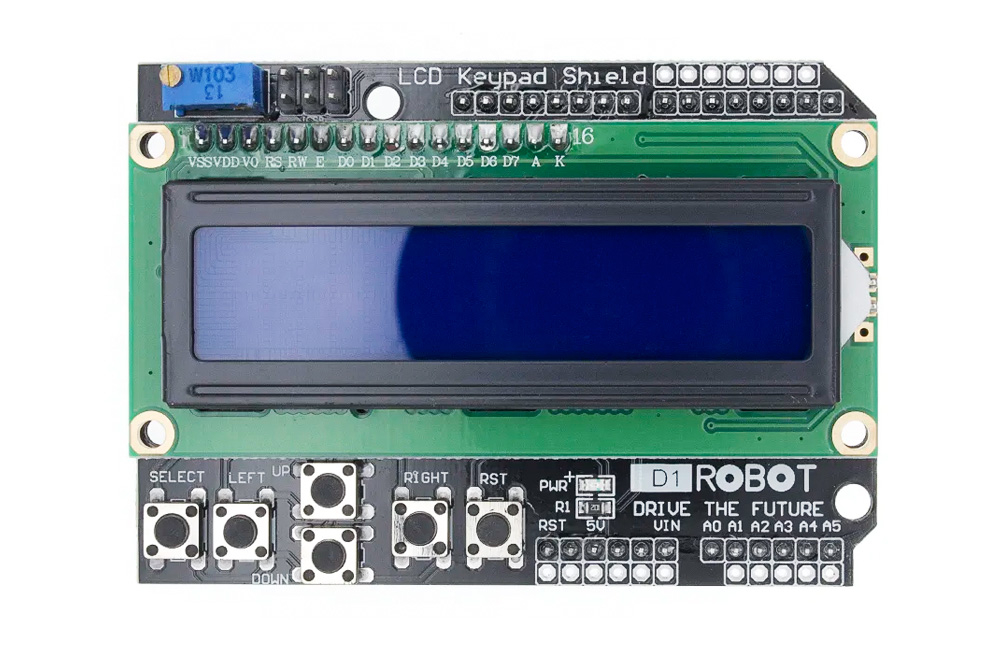

Este é um shield com LCD e botões muito popular para Arduino e compatíveis. Inclui um display de LCD de com 2 linhas de 16 colunas de caracteres e 6 botões. Os pinos 4,5,6,7,8,9 e 10 são utilizados para a interface com o LCD. Apenas o pino analógico A0 é utilizado para fazer a leitura dos 6 botões. Este shield tem ajuste de contraste e o back light pode ser ligado ou desligado. Os outros 5 pinos analógicos estão expostos com conectores já ligados ao terra e à alimentação. Há ainda um LED indicando a alimentação da placa.

O design deste shield permite conectar sensores aos demais pinos analógicos e usar o LCD para monitoramento ou para menu de seleção de opções. Mostrar informações imediatamente pode ser útil quando um conputador não está à mão. Se você está planejando construir algum projeto que não utiliza um computador e que necessita checar o que está acontecendo este shield será muito útil para assegurar que o programa está rodando corretamente.

Os pinos digitais estão expostos na parte superior da placa  a não ser os utlizados pelo LCD. Este shield inclui ainda um conector compatível com Módulo Bluetooth DFRobot V3para habilitar a transmissão de dados.





Características:

  • Voltagem operacional:5V
  • 5 botões para fornecer um painel de controle
  • botão de reset
  • Potenciômetro integrado para ajuste do back lightI
  • Pinos utilizados:
    • D4-D7    -> Transmissão de dados para o LCD
    • D8       -> Seleção de registro
    • D9       -> pinode habilitação
    • D10      -> controle do Backlight
  • conector APC&BT para dispositivos sem fio, diretamente compatível com:
  • Dimensões: 80 x 58 mm
