O Arduino Leonardo chegou e foi muito bem recebido. E isto foi seguido pela silenciosa percepção de que, devido ao novo microcontrolador, todos os nossos shields favoritos com SPI ou I2C seriam incompatíveis.

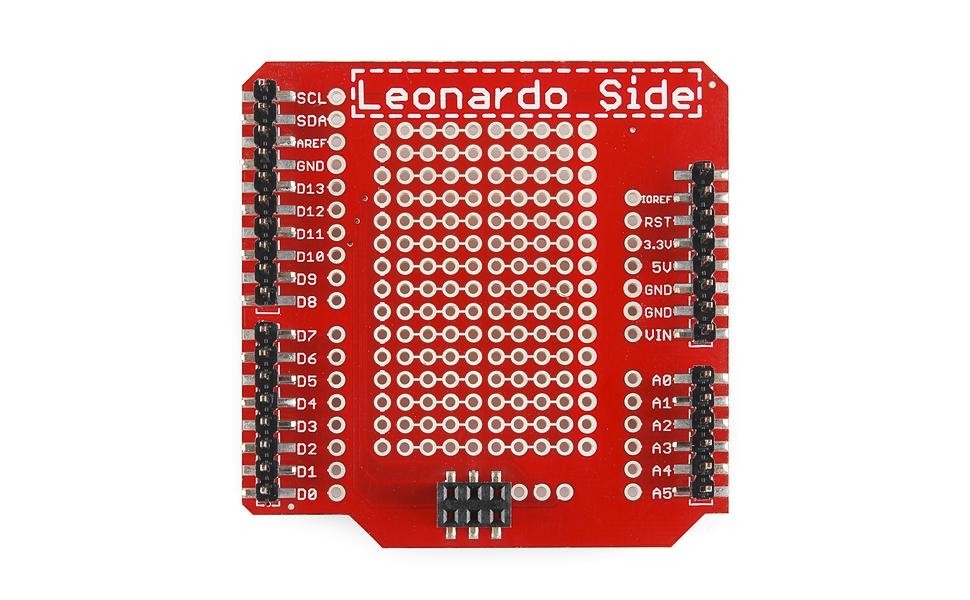

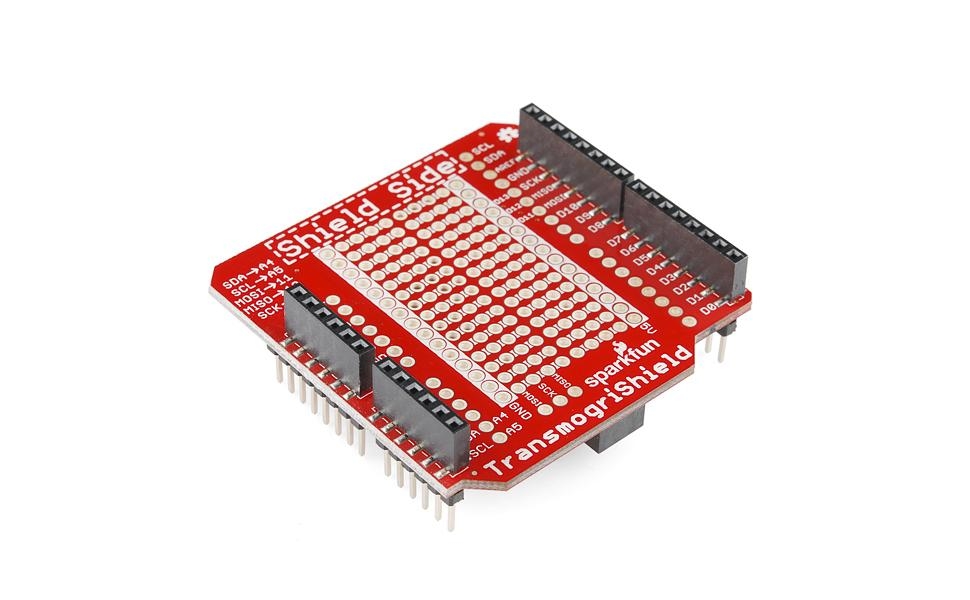

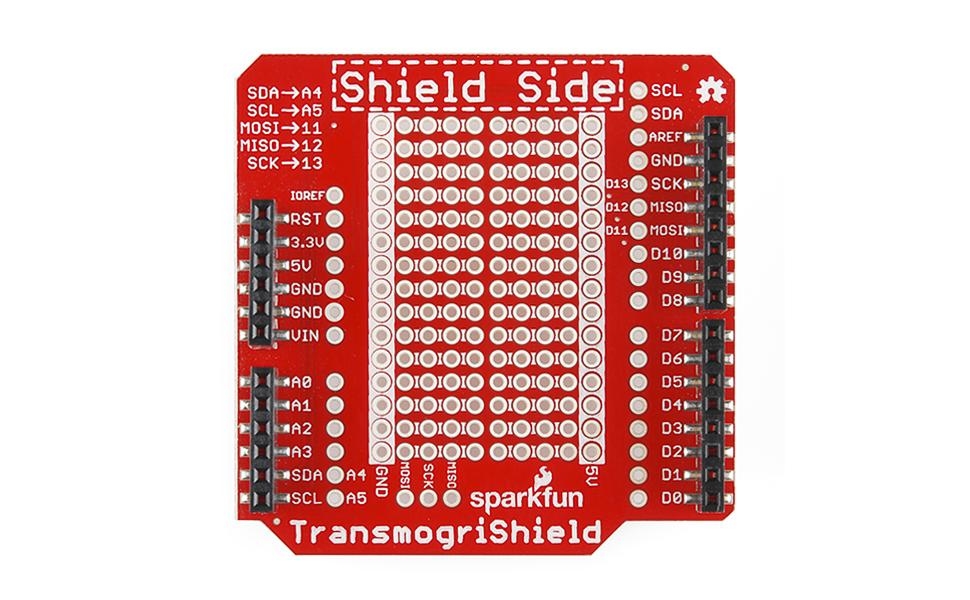

Não há o que temer, o TransmogriShield transformará seus queridos shields clássicos em compatíveis com o Leonardo (aparentemente de um modo mágico). Pelo uso de um arranjo com barras de pinos SMD para interceptar os pinos de entrada e fazer um desvio, o TransmogriShield tomas as linhas SPI e I2C de seus novos, e menos convenientes locais, no encabeçamento ICSP e pinos D2 e D3, e os move de volta para a posição clássica do Arduino: SPI nos pinos D11-13 e I2C nos A4 e A5. Qualquer shield encaixado sobre o TransmogriShield \"verá\" estas linhas em suas antigas posições. Se você não conseguir contornar a situação através de alterações bizarras no firmware, este shield pode ser uma solução prática e rápida.

Além de permitir o uso de shields com SPI/I2C na posição clássica, o TransmogriShield também fornece uma boa área de prototipagem torando-se um excelente protoshield para o Leonardo.

Nota lexicológica: O nome deste shield vem de um termo inglês não muito habitual para nós brasileiros. Transmogrify que significa transformar algo de modo surpreendente ou mágico.

Documentação:

O conteúdo desta página é uma tradução para o português a partir do site original da Sparkfun.
